’０１ ＳｔｙｌｅＰｌｅｉｎａｉｒは、純正でＳＯＮＹのＭＤＸ−Ｃ５４００Ｘが装着されています。
そのためＣＤチェンジャーも必然的にＳＯＮＹ製になります。
純正オプションでは、６連装のものしか設定されてませんが、ヘッドユニットが全くの市販品ということで、
ＳＯＮＹの新製品、ＣＤＸ−７４７Ｘを取りつけることにしました。
取り付けとはいっても、配線はピンコード(Ｌ/Ｒ)１本と、ＢＵＳコード１本を繋ぐだけ。
あとは、いかに配線を引き回すかということになります。
まず下準備として、プラスティックのコルゲートチュープの中に、ピンコードとＢＵＳコードを１つにまとめます。
|
 |
|

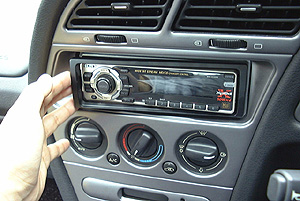

まず、化粧枠を外します。
この枠は、本体の取り付け金具に引っかかっているだけなので、
枠の左右を押しながら手前に引けば簡単に外れます。
|
 |
|
次に、本体を引き抜きます。
これも左右の爪で留まってるだけなので、
その爪を押しながら、両手で手前に引っ張ります。
|
 |
|

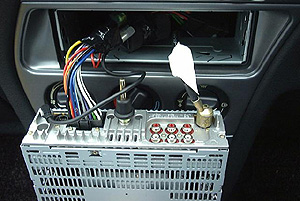

引っ張り出すとこのような感じです。
写真左から、ステアリングリモコンのコード、メインハーネス、
右端はアンテナのコード。
この隙間から１つにまとめたコードを通します。
|
 |
|
とりあえず下まで配線を下ろしたところ。
インパネからトランクに置いたチェンジャーまで、
配線は助手席側を通すことにしました。
そのためには左端まで配線を送らなくてはいけないのですが･･･
|
 |
|
グローブボックス下にはカバーがあり、３ヶ所でクリップ留めしてあります。
特に一番左側のクリップにはタイラップ留めまでしてあります。
|
 |
|

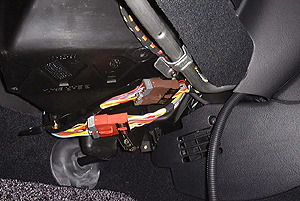

グローブボックス下のカバーを外したところ。

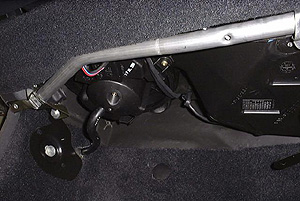

エアコンのブロアモータ関係が占めてます。
|
 |
|

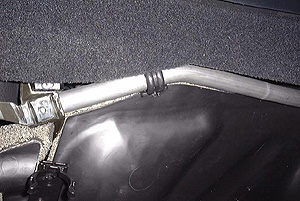

左端にはエアコンのドレンパイプが。
これをはずしてしまうと、恐ろしいことに･･･
とりあえずこれを避けるように、配線を引きまわすことにしました。
|
 |
|
左端まで持ってきた配線は、ダッシュボード左下から、
カーペットの下へ潜らせます。

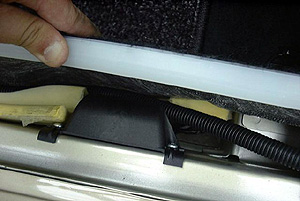

カーペットはウェザーストリップで留めてあるだけなので、
ウェザーストリップを引っ張って外します。ただし、必要なところだけです。
|
 |
|
カーペットの端をめくり配線を引き込みます。
ダッシュの左下端は少し無理目に引きこむことになりますので、
ウェザーストリップを元に戻す時には注意が必要です。
|
 |
|

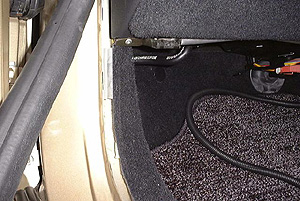

サイドシルの横は、比較的余裕があります。
|
 |
|

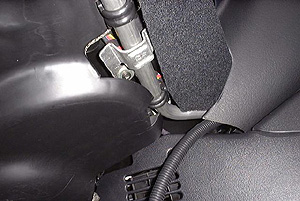

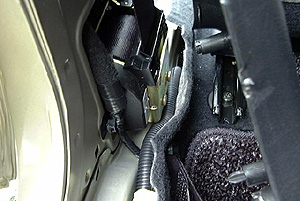

引きまわしの一番苦しいのがこの部分、Ｂピラーの付け根。
ＥＵＲＯＣＡＰ対策でＮ３より強化されたボディは、
左右のＢピラーの端が上下で繋いである構造です。
そのため、シャシー上にも構造部材が走ってます。
とりあえずシートベルトテンショナーのカバーを外してみましたが、
テンショナーとアンカーとの間はごく僅か。
それにアンカーボルトは、カーペットの上から留めてあります。
|
 |
|
結局、シートベルトテンショナーとアンカーの間の隙間に、
少し無理目に通してしまいました。
なお、テンショナーのカバーはT20のトルクス２本で留まっています。
|
 |
|

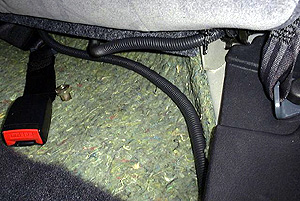

トランクへはシートのヒンジ部分の隙間から通しました。
(というか、コルゲートチューブがφ10あり、ここしか通せません。)
ただコード自体が５ｍあり、余る部分が出てきますので、
これをリアシート下の後方へ遊ばせてあります。
|
 |
|
ちなみにＳｔｙｌｅの後部座席は、ダブルフォールディングするだけでなく、
その状態で上に引っ張れば、簡単に外れます。
|
 |
|
配線が終われば、最後にヘッドユニットに接続します。
ＢＵＳコードはリモコン端子横のＢＵＳのコネクタへ、
ピンコードは３系統あるうちのＢＵＳ ＡＵＤＩＯ ＩＮへ。
くれぐれもＬ/Ｒは間違えないように。
他のコードも繋ぎ忘れがないか確認して、元に戻します。
|
 |
|

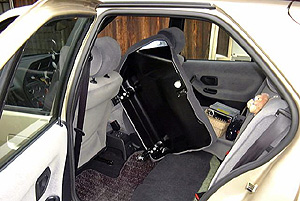

今のところ、ＣＤチェンジャーはこの位置に設置しています。
取り付け方法は、マニュアル通りではなく、
今までの経験から、ベルクロ留めです。
設置場所についていろいろ検討してみたのですが、３０６の場合、
カーペットの取り付け方も、緩衝材を挟んでリベット留めしてあるだけなので、
きれいな平面が出てなく、とりあえずここになりましたが、
今後ある程度走り込んでみて、不具合があれば考えてみたいと思います。
|
|
