エアコンパネルの照明が片方切れてしまいました。
さすがにもう少しで10万Kmのクルマなので、当然あって然るべきことなのですが、
問題はその部品と、交換方法。
時計のユニットと違い、エアコンパネルにアクセスするには、インパネのフェイスプレートを完全に外す必要があります。
ところが、ご丁寧にもオーディオユニットの裏側からナット留めしてある構造で、
外すにはオーディオユニット自体を固定するフレームごと外す必要があるわけです。
しかし、球切れをそのままにしておく訳にも行かず、重い腰をあげることにしました。
※エアコンパネルの照明の交換方法は別ページに。
|
|
|
まず時計側のフェイスプレートを外します。
これは金具で嵌め込んであるだけなので、
枠の隙間に不要のクレジットカード等を差し込み、少し抉れば浮いてきます。
|
|
|
次に時計のユニットを外します。
これは左右をトルクスのタッピングで固定してあるので、
T−20のドライバーで外し、引っ張り出します。
|
|
|
コネクタを外し、引っ張り出すとこのような感じです。
時計の照明交換なら、時計ユニット裏の丸いところに球が刺さっているので、
90℃捻れば外すことが出来ます。
(尤も、私は指が入りませんでした…)
|
|
|
今度はオーディオユニットを外します。
まず飾り枠を外しますが、
GMD−237の飾り枠はかなり精度良く取り付けられているので、
取説のように冶具を使って取り外すことは困難かと思います。
(結局、薄い磁気カードの類を隙間に差し込んで爪を外しました)
|
|
|
飾り枠が外せたら、今度は本体を引き抜きます。
GMD−237の場合、本体は爪で引っかかってますので、
引き抜くには付属の特殊金具(SST)が必要です。
それを差し込んで引っぱれば、本体は抜き出せます。
|
|
|
最後に取り付け金具自体を取り外します。
フレームは爪を曲げて留めてあるだけなので、
小さめのマイナス(−)ドライバーを使って、曲げ戻してやります。
戻したら、あとは引き抜くのみです。
この際に配線を傷つけないよう、くれぐれも注意します。 |
|
|
ここからが最後の関門です。
パネルはオーディオ裏の左右に8mmのボルトで留められています。
これを緩めて外すのですが、
なにしろアクセスできるスペースは1DINサイズしかありません。
私は、オープンのレンチでシコシコ回しましたが、
極少のラチェットがあれば便利かと。
ここで一番気をつけなければいけないのは、このナットを落とさないこと。
落としたが最後、手の届かないところに入り込んでしまいます。
|
|
|
|
|

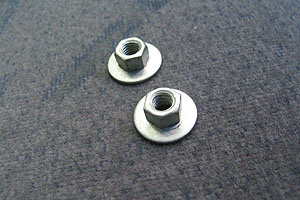

で、これがそのナット。
ワッシャー部は固定されてますが、自由に回ります。
|
|
|
最後に時計横のタッピングビスを外します。これもT−20です。
ただ、ここで注意が必要なのは、時計を取り付けているタッピングネジと区別しておくこと。
一見同じように見えますが、実はサイズが違います。
(私はこの罠に嵌りました…)
|
|
|
ナットやタッピングビスを外したら、フェイスパネルをゆっくり引き抜きます。
あとは、一番下のデフォッガーやハザード、シガーソケットのコネクタを外すと、
パネルが取り外せます。
|
|
|
外したフェイスパネルの裏側はこんな感じです。
オーディオ横のボルト2ヶ所と、エアコンパネルのクリップ2ヶ所、
それに時計横のタッピング2ヶ所の計6ヶ所で固定されています。
|
組み付けは、取り外しの逆の順序で行います。
注意すべき点は、オーディオ横のボルト、エアコンパネルの部分のクリップ、時計横のタッピング穴の相関関係を考えて、
上から順番に組みつけていけば問題ないかと思います。
ただ、オーディオ横のナットを締める際には、絶対に下に落とすことの無い様、くれぐれも細心の注意を払うことが肝要かと。
落としたが最後、絶対手は届きません…。
|
|
